自制無線路由器信號加強器

更新時間：2012-10-26 | 發布人：本站 | 點擊率：4046 次

基于2.4GHz的802.11b無線協議的理論傳輸距離約為室內100米、室外300米。但是在實際應用中，由于干擾以及物體阻擋等原因，無線信號的覆蓋范圍就更為有限。國家對無線局域網設備的發射功率有一定的限制，因此廠商也不可能通過加大設備的發射功率來提供更好的信號強度。如果您想讓自己的無線接入點覆蓋更為廣泛的面積，或是在單一方向擁有更長的數據傳輸距離，那么為無線設備安裝額外的天線則是個不錯的解決方法。

在市場上我們可以買到一些無線廠商生產的外置天線，不過其價格都比較昂貴。覺得這東西并不是物有所值？那我們就自己做一個，即省了錢又有DIY的樂趣，何樂而不為呢？

這玩意兒有什么用？

答：可以讓你手機搜索到更遠、更強距離自己的WIFI無線路由器發射的網絡信號覆蓋范圍和信號強度，也可以偶爾順手牽羊搜索到別人的WALN用處不言而喻了，不用說你也該明白了吧？

雖然無線電技術對于很多人來說是非常陌生的，不過這次所制作的2.4GHz天線并不要求您要精通無線技術，除了依照我們所提供的數據外，您只要會用電鉆、剪刀、電烙鐵就足以應付了。

用罐頭盒制作天線－準備工具：

開始DIY吧
GO!GO!GO!

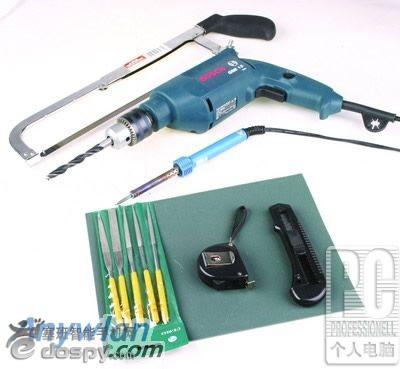

工欲善其事必先利其器。我們需要準備的工具有：電鉆、鋸、電烙鐵、銼、砂紙、美工刀。如果沒有電鉆和鋸也沒關系，找一把鋒利的大剪刀也一樣能干活；銼可以用砂紙來代替，200或400目砂紙都可以。電烙鐵恐怕是必不可少的工具，如果你實在不想自動動手焊接，那么在賣無線接插件的地方通常都會提供焊接服務，不過手工費可能比你買的配件還要高。

（上圖是樓主的筆記、妖妻、仙人掌、兩只巴西龜)

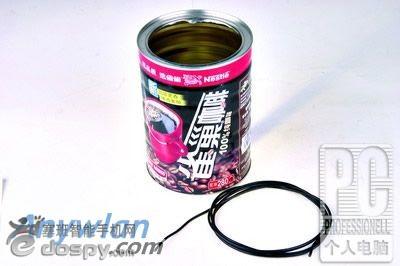

在這個部件的準備上，其實沒有什么嚴格的規格要求。通常情況下，盡量使用長一些和大一些的金屬罐頭盒。在開始改造前，最好將上面的標簽撕掉并清理干凈，我們使用的是一個雀巢咖啡的馬口鐵罐頭。

銅線
銅線是用來作為天線使用。不用很多，大概有5厘米就足夠了。我們使用的銅線是從1平方單只銅電線中剝出來的，正好可以緊密地插入接頭中。

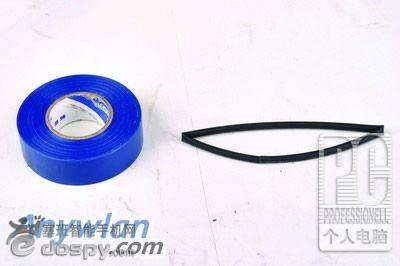

絕緣膠布
在天線的制作過程中會將罐頭盒截掉一部分，即便使用銼、砂紙打磨后，斷口是非常鋒利的。使用絕緣膠布將罐頭鋒利的邊緣部分包裹起來，會讓你的制作過程更為安全。

饋線

天線與無線接入點之間需要使用50歐饋線連接。根據品牌、質量的不同，饋線的價格也相差很多。好一些的大概要80元一米，一般的約40元一米，北京的話在知春路上的電子市場里面可以找到很多銷售饋線的攤位。如果天線與無線設備之間的距離較遠，那么最好還是買貴點的饋線，其信號損耗會小點。如果買不到饋線，那么也可以使用75歐電視同軸電纜代替，在距離不遠的前提下也湊合能用。
接頭

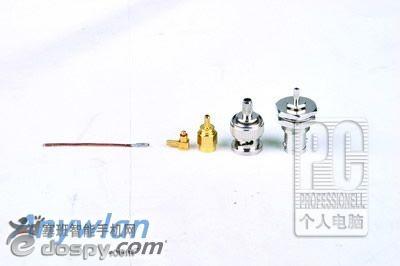

我們使用這幾個器件連接天線與無線設備。在知春路上的電子市場里可以很容易地買到各種接頭。購買時最好把無線路由器的天線帶上，當場挑選合適的接頭，或者直接帶上我們的雜志去按圖索驥。

熱縮套管

使用熱縮套管來處理饋線與連接元件的接頭會更美觀而且牢固一些，不用也沒什么關系。
用罐頭盒制作天線－步驟：

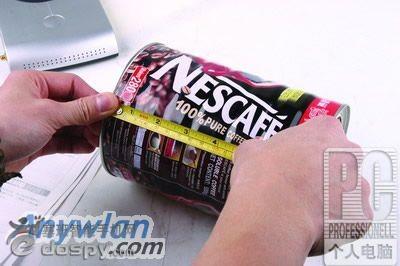

根據計算公式來確定罐頭盒需要截?cái)嗟拈L(zhǎng)度，以及為安裝接收元件而需開孔的位置。我們使用的罐頭盒直徑為125mm，制作天線時需要留下108mm高的罐體，開孔位置在距罐底面39毫米的地方。

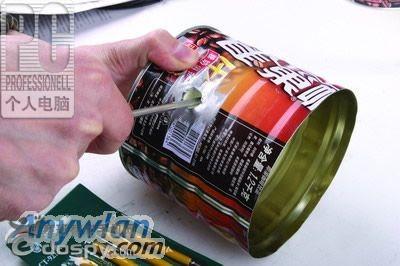

根據需要留下的長度，使用手鋸將罐頭盒截?cái)�。在�?biāo)記出的位置打出口徑合適的孔。進行這項操作時，最好先用釘子弄出一個雛形，因?yàn)楦咚傩D(zhuǎn)的電轉在光滑的罐頭盒表面容易打滑。如果沒有弄好，只要轉動罐頭盒，然后再來一次即可。打孔時我們使用的是10mm鉆頭。

初步完成罐頭體的加工后，需要使用砂紙和銼刀進行進一步加工。首先將罐頭的截?cái)嗝娲蚰ス饣�，以免金屬刺在隨后的制作中給你的手造成傷害。使用銼刀將鉆孔進一步擴大，使其大小與罐體需要安裝的連接件直徑相同。隨后把鉆孔周圍的漆用砂紙打掉.
我們需要對購買回來的連接元件進行一點加工。只要將圖中連接件的金屬突出部分鋸掉即可，然后用銼將插孔打磨光滑。

我們需要對購買回來的連接元件進行一點加工。只要將圖中連接件的金屬突出部分鋸掉即可，然后用銼將插孔打磨光滑。

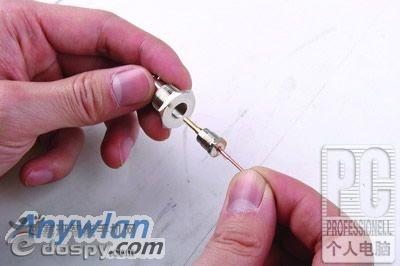

將連接件分離，把銅線插入到圖中所示部分。為了避免與外殼接觸，可以在銅線上纏一點透明膠條。測量露出連接件的銅線長度，保留30mm并截取多余部分，讓銅線盡量保持豎直。通過連接件自帶的螺母將其固定在罐體上，操作時候小心罐體鋒利的邊緣。到此步為止，我們的罐頭天線已經完成。

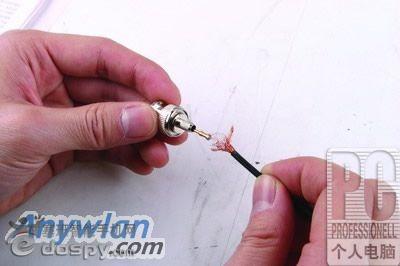

接下來我們要制作天線與無線路由器之間的連接線。饋線與連接件可以通過焊接或壓制方式固定。對于高頻信號傳輸，最好還是在連接部分用焊錫點一下。截取所需要長度的饋線，將饋線與接插件固定好。雖然連接件有很多類型，但總的來說都是將連接件外殼與饋線金屬網屏蔽層相連接，而連接件內部的銅管則與饋線軸心的金屬線連接。

大功告成

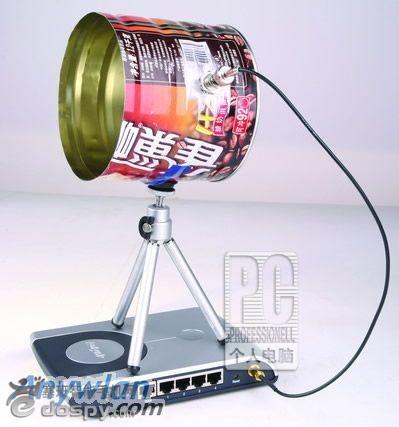

把天線與無線寬帶路由器相連接，將這個自制的天線放在一摞書上，或者如果有條件的話，放到那種小型相機三腳架上。將天線開放的一端沖著想要廣播信號的方向，并試著沿著縱軸方向轉動罐頭盒以找到最強信號。

========================================================================

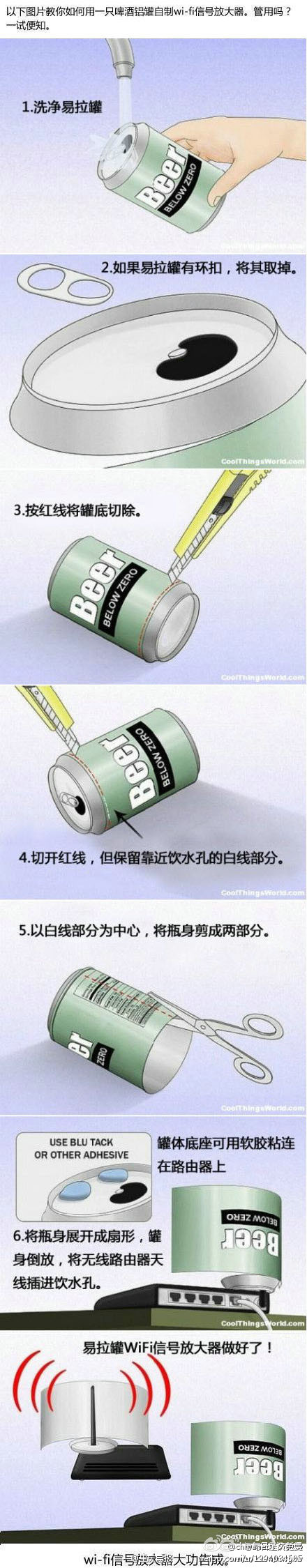

簡單版天線制作

如果你不想為增強無線路由器的信號強度而大費周折，那么還有一種比剛才我們所制作的天線更為簡單的方法來利用金屬曲面反射。

工具和材料

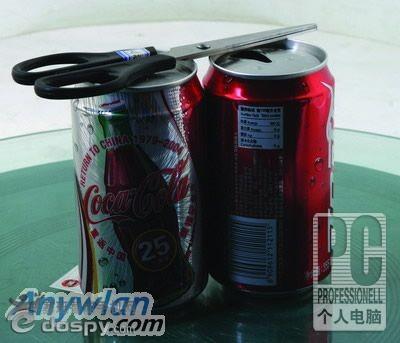

既然是簡單天線，那么我們所需要的工具和材料也是唾手可得。只需要一個易拉罐以及一把剪刀即可。

步驟

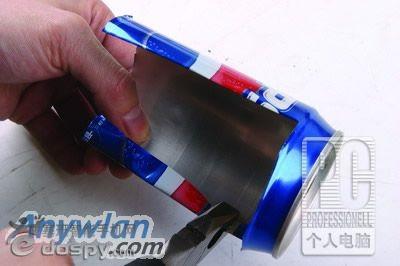

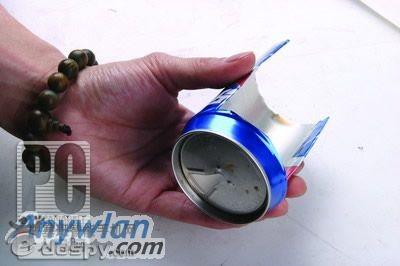

為了使加工更為方便，最好找一個鋁質易拉罐。首先將易拉罐縱向拋開，

比例大概在2:1即可，不用非常精確。

在易拉罐底打一個孔，位置不要太靠近罐壁。用釘子和剪刀都可完成該操作。
如果嫌打孔麻煩，就直接用易拉罐頂?shù)拈_口。

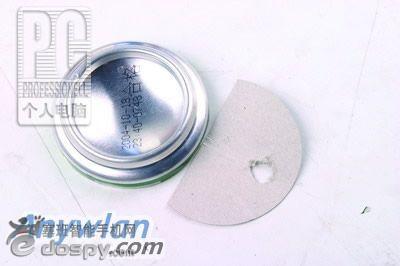

找一塊硬紙板，依照易拉罐的直徑剪下一個半圓，然后再與罐底相同的位置上打孔。

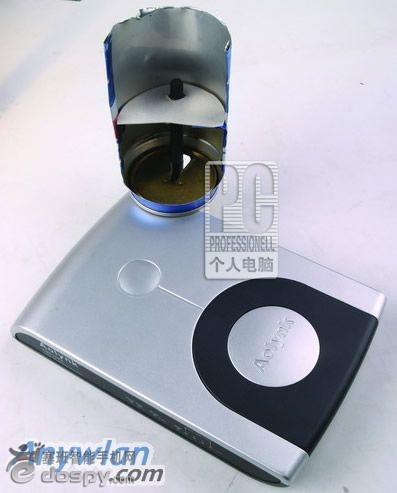

將做好的半圓紙板用膠布固定在那半個易拉罐中，高度與你的無線路由器天線差不多就可以。此時可以將這個超級簡易天線套在無線路由器的天線上，將易拉罐的截面轉向你所需要的方向。
最為簡單的天線

如果您還是不想為個天線大動干戈，那么還有一個超級簡單的方法。易拉罐天線就是利用了金屬罐體對無線的反射來增強信號強度，只要是金屬就可以用來制作這類天線。
工具和材料

商場里面有賣食品保險鋁箔。這是非常有用的東西，保險、燒烤都用得上，買一卷吧，才15塊。如果您連這個都不買，那就實在沒辦法了。此外還需要準備鋒利的美工刀一把。

========================================================================
步驟

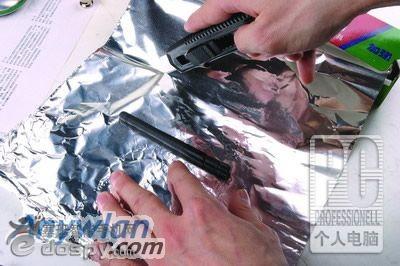

依照天線的長度再加上10厘米，裁一塊鋁箔。裁的時候盡量保持鋁箔平整。

將裁下的鋁箔卷成一個半圓柱體，最好找個圓柱體作參照，比如易拉罐。然后將兩端封死。

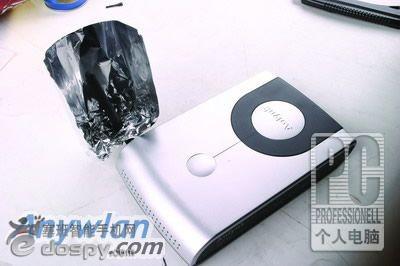

將作好的半圓筒套在天線上，開口向著你需要增強無線信號的方向。足夠簡單了吧？不過在用的時候別給擠扁了。
測試效果

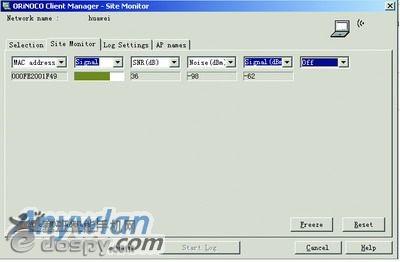

我們使用一塊Orinoco
802.11b銀卡、京東方A1500筆記本、BUFFALO
WBR2-G54S寬帶路由器對所制作的天線進行了測試。選擇Orinoco網卡是因?yàn)槠涔δ茇S富的軟件可以提供即時的信號強度檢測。

我們所制作的這三款天線都只能在特定方向增強無線信號強度。在測試時，我們?cè)谵k公環境中選擇了兩個方向進行測試。這兩個方向分別有玻璃門、水泥墻、石膏板墻阻擋著信號的傳輸。使用原始天線時的信號為26和13dB。根據Orinoco網卡軟件所顯示的信號強度，這三種天線都可以在單方向增強無線信號強度，效果最好的還是使用鐵桶制作的天線。易拉罐天線和鋁箔紙?zhí)炀€的效果差不多，不過鋁箔紙?zhí)菀鬃冃�，形狀改變后信�?hào)強度也會有所變化。

怎么使用熱縮套管

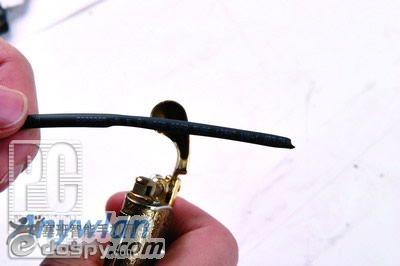

熱縮套管有不同的口徑，買的時候最好能帶上饋線和接頭去比較一下。在安裝接頭之前，先將適當長度的熱縮套管穿到饋線上。當安裝完接頭后，使用熱縮套管包住饋線和連接件，用打火機在熱縮套管上均勻加熱即可。不用特意地烤，只要使熱縮套管受熱即可。受熱的套管可以非常緊密地將饋線和接頭包住。
沒有罐頭怎么辦
?
